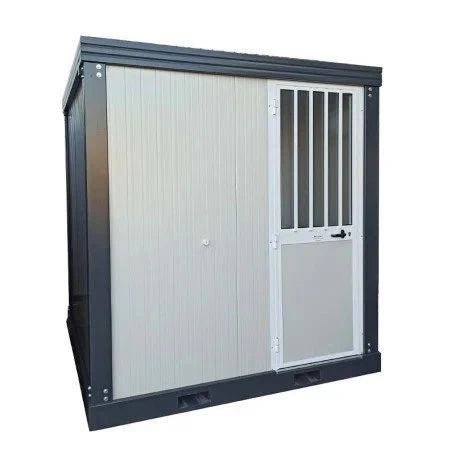

Unité sanitaire SDU avec toilettes, douche, lavabo et urinoir

Description

Options possibles :    • Double vitrage    • Sous-sol sur pilotis (2 poutres en ipé de 16 cm)    • 4 descentes de gouttière    • Revêtement de sol en PVC haute résistance (au lieu de carrelage standard ou parquet imitation PVC)    • Panneaux simples, panneaux alimentaires, panneaux ignifugés ou panneaux en laine de roche    • Prises de courant    • Extracteur d’air de 90 m³/h avec interrupteur

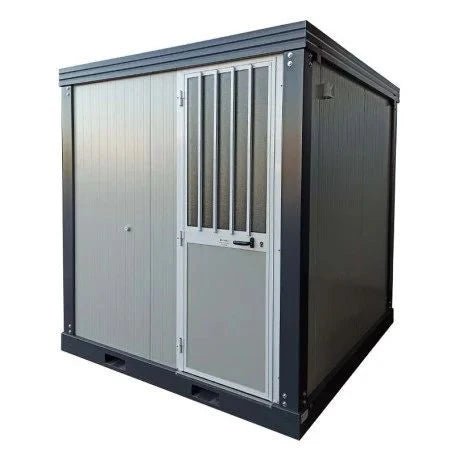

Le bloc sanitaire SDU est constitué d’une structure en acier galvanisé peinte en gris anthracite RAL 7016.
Le profil du toit est en acier galvanisé peint en gris anthracite RAL 7016, épaisseur 1,5 mm – hauteur 154 mm, avec 4 points d’élingue pour le mouvement de la grue.
Les profilés de base sont en acier galvanisé laqué gris anthracite RAL 7016, épaisseur 2 mm – hauteur 160 mm, avec passage de bifurcation (distance entre les centres de 90 cm) pour le déplacement avec un chariot élévateur équipé de fourches de 250 cm.
La toiture est constituée de panneaux sandwich en mousse de polyuréthane rigide de 30 mm d’épaisseur, Euroclasse Cs3d0. La couverture est en acier galvanisé ondulé, avec drainage des eaux pluviales sur les côtés.
Les murs sont constitués de panneaux sandwich en mousse de polyuréthane rigide, de 40 mm d’épaisseur (couleur gris clair RAL 9002), Euroclasse Cs3d0.
Le sol est en bois-ciment, de 16 mm d’épaisseur, recouvert d’un revêtement en PVC.
Menuiserie en aluminium laquée blanche RAL 9010

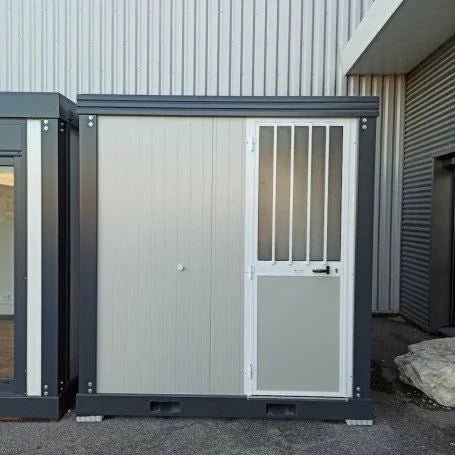

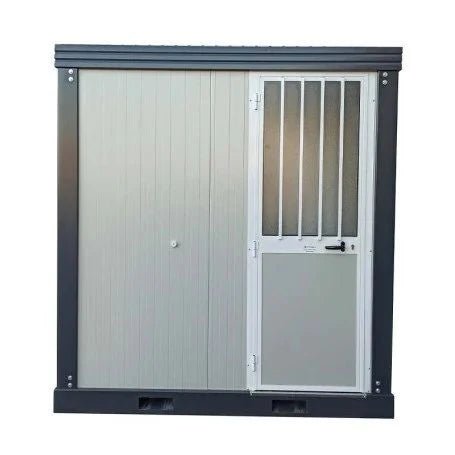

Les sanitaires de l’unité de soins de longue durée sont équipés d’une porte semi-vitrée mesurant 84 x 220 cm (passage de 70 cm) avec des grilles et un simple vitrage moulé.
L’espace toilettes est équipé d’une porte intérieure pleine mesurant 78×210 cm (ouverture de 64 cm) et d’un puits de lumière de 58×58 cm, avec un simple vitrage de 4 mm d’épaisseur.
L’espace douche est équipé d’une porte intérieure pleine hauteur de 78×190 cm (64 cm de hauteur libre) et d’un puits de lumière de 58×58 cm, avec un vitrage moulé simple de 4 mm d’épaisseur.
Équipements sanitaires connectables

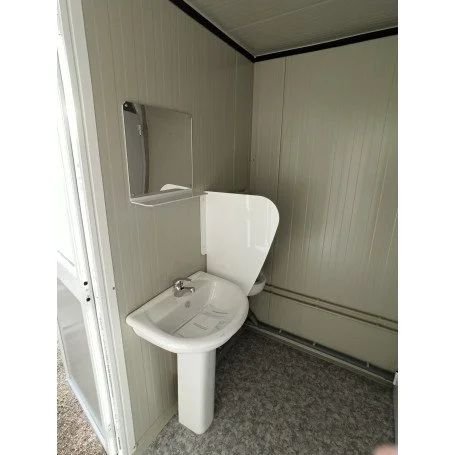

L’espace d’entrée comprend un lavabo en céramique de 55 cm avec robinet d’eau chaude/froide et miroir, ainsi qu’un urinoir en céramique avec bouton-poussoir et écran en PVC.

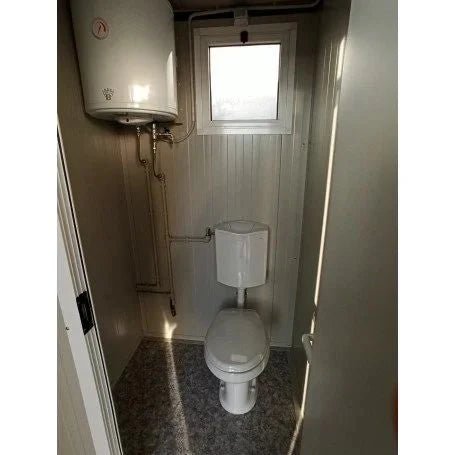

L’espace WC comprend des toilettes en céramique de style anglais, équipées d’un réservoir en PVC et d’un porte-rouleau de papier toilette.

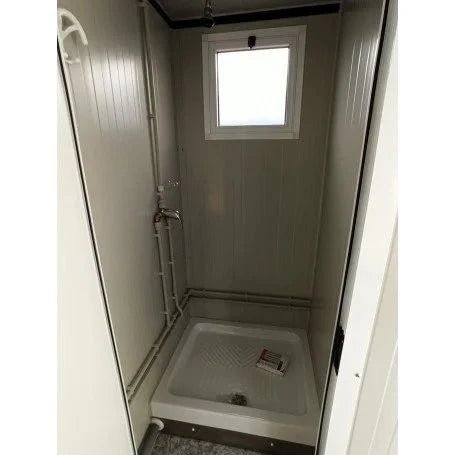

L’espace douche comprend une douche en céramique de 90 x 70 cm avec pommeau de douche, robinet mitigeur, porte-savon et rideau de douche en PVC.

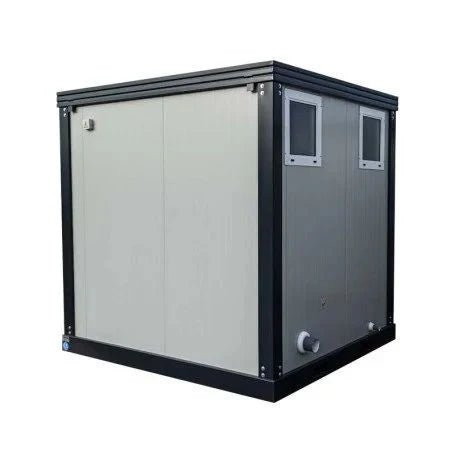

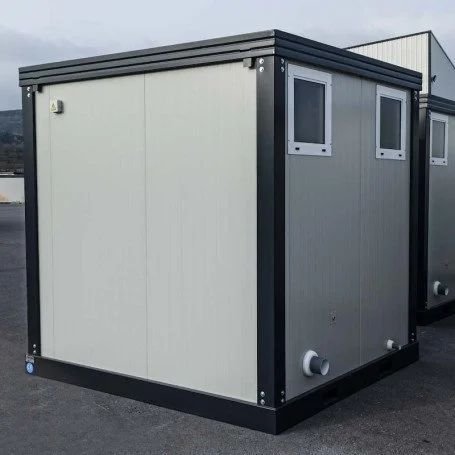

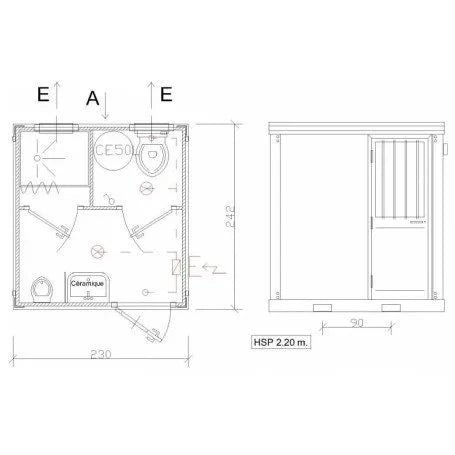

L’entrée d’eau se trouve sur le mur (A) et les drains sont connectés à 2 sorties sur le mur (E).
Installation électrique 220V.
Le bloc sanitaire SDU est équipé dans la pièce principale d’un détecteur de présence, d’un plafonnier LED, d’un convecteur de 1000 watts, d’un tableau électrique comprenant des différentiels et des disjoncteurs (maximum 6 KW) et d’une boîte de connexion extérieure.
L’espace WC comprend un détecteur de présence, un plafonnier LED de 7,5 watts et un chauffe-eau de 50 litres.
Il n’y a pas d’installation électrique dans la zone de douche ; la lumière est fournie par l’espace au-dessus de la porte de douche et par le puits de lumière.
Spécifications techniques
DIMENSIONS    • Hauteur extérieure : 248 cm    • Hauteur intérieure : 220 cm    • Largeur : 230 cm    • Profondeur : 242 cm
CADRE DE RÉFÉRENCE    • Matériau : Acier galvanisé et laqué    • Couleur : Gris anthracite RAL 7016    • Épaisseur : 1,5 mm    • Base : 160 mm de haut, 2 mm d’épaisseur    • Toit : 154 mm de haut    • Manutention : 4 douilles sur le toit pour crochets de levage, base avec passage de fourche pour la manutention avec un chariot élévateur équipé de fourches de 250 cm.
MENUISERIE    • Matériau : Aluminium laqué blanc RAL 9010    • Portes : 1 porte semi-vitrée 84 × 220 cm (ouverture 70 cm) avec croisillons, simple vitrage moulé + 1 porte intérieure pleine 78 × 210 cm (ouverture 64 cm) + 1 porte intérieure pleine 78 × 190 cm (ouverture 64 cm)    • Fenêtres : 2 puits de lumière 58 × 58 cm, simple vitrage moulé, épaisseur 4 mm
MURS, CLOISONS ET PLAFOND    • Matériau : Panneaux sandwich    • Isolation : Mousse de polyuréthane rigide    • Épaisseur des murs et cloisons : 40 mm    • Épaisseur du plafond : 30 mm    • Couverture : Tôle d’acier galvanisée, motif vagues grecques    • Couleur des murs : Gris clair RAL 9002
SOL    • Structure : Panneaux bois-ciment    • Épaisseur : 16 mm    • Revêtement : PVC
INSTALLATIONS SANITAIRES    • 1 lavabo en céramique de 55 cm de profondeur avec robinet eau chaude/froide et miroir    • 1 urinoir en céramique avec bouton-poussoir    • 1 WC en céramique de style anglais équipé d’un réservoir en PVC et d’un porte-papier toilette    • 1 douche en céramique de 90 × 70 cm avec pommeau de douche, mitigeur, porte-savon et rideau de douche en PVC    • Arrivée d’eau murale (A) – Évacuations raccordées à 2 sorties murales (E)
ÉLECTRICITÉ    • Éclairage : 2 détecteurs de présence + 2 plafonniers LED de 7,5 W    • Chauffage : 1 convecteur de 1 000 W    • Eau chaude : 1 chauffe-eau électrique de 50 L    • Tableau électrique : 1 tableau électrique avec disjoncteurs différentiels et disjoncteurs    • Raccordement : 1 boîte de dérivation extérieure
